橡膠膨脹節的安裝說明及安裝流程



一、產品性能



1、柔性橡膠膨脹節減少振動、噪音、柔韌性好、使用方便。



2、體積小、重量輕、靈活性好、安裝維護方便。



3、 安裝時可產生橫向、軸向和角向位移，不受管道同心度和法蘭不平行的限制。



4、 工作時能降低結構傳遞的噪音，具有很強的吸震能力。



二、產品特點



1、 是一種高彈性、高氣密性、中等耐候性和耐候性的管接頭。內部密度高，能承受高壓，彈性變形效果好。



2、本產品由中升公司采用吹氣模具新工藝制造。它是由內膠層、增強層、中膠層、外膠層和復合球體和散鍛低碳鋼法蘭組成的產品。,具有耐壓高、彈性好、排量大、減震降噪效果好、安裝方便等特點。

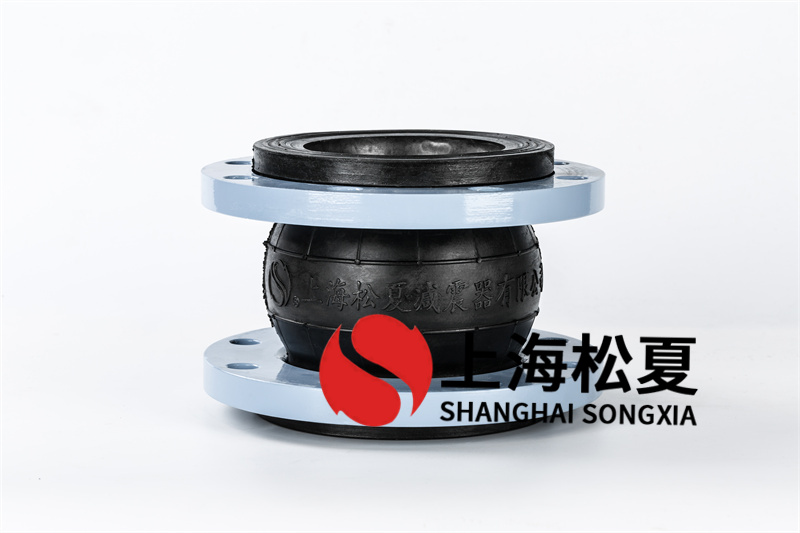

3、橡膠膨脹節由織物增強橡膠件和松散的金屬法蘭組成，用于管道減震、降噪、位移補償接頭。



4、中盛嚴格遵守國際標準和原材料質量要求。杜偷工減料。環保標準意味著產品的原材料不僅需要新材料，還需要環保新材料。由于橡膠膨脹節具有良好的綜合性能，廣泛應用于化工、建筑、給排水、石油、輕重工業、制冷、環衛、水暖、消防、電力等基礎工程。特別適用于振動大和冷熱變化大的場合。頻繁的管道。



三、安裝說明



1、 安裝橡膠膨脹節時，嚴禁超出位移極限安裝。



2、當橡膠膨脹節安裝在平坦地面、懸空或垂直安裝時，橡膠膨脹節的實際工作軸向位移壓力小于管道的支撐力，否則為抗拉應加裝脫扣裝置，防止工作時受壓拉脫。



3、 管道必須有固定支架或固定支架橡膠膨脹節型號規格，固定支架的受力必須大于軸向力。立式安裝和架空安裝時，產品兩端必須安裝相應的固定支架和承力支架，防止產品受壓后拉出。



4、 安裝螺栓要對稱、逐漸擰緊橡膠膨脹節型號規格，防止局部泄漏。



5、安裝時遠離熱源，嚴禁使用不符合本產品要求的介質。



橡膠膨脹節定義



1. 柔性橡膠膨脹節由織物和金屬增強橡膠件和法蘭或平接頭組成。用于金屬管道系統的隔振、降噪和位移補償。



2.柔性橡膠膨脹節的軸向位移是橡膠膨脹節在流體流動方向（即中心軸方向）的延伸或壓縮。



3. 柔性橡膠膨脹節的橫向位移為：橡膠膨脹節在垂直于流體方向的方向，即中心軸方向的位移。



4. 柔性橡膠膨脹節的角位移為：橡膠膨脹節兩端面垂直中心線與原中心軸夾角之和。



分類和標記



1.按使用性能分為通用型、專用型和耐熱型三類。



通用類：適用于輸送-15℃~80℃的水、濃度在10%以下的酸溶液或堿溶液。



特殊類：適用于特殊性能要求，如耐油、耐堵塞、耐臭氧、耐磨或耐化學腐蝕。



耐熱類：適用于輸送溫度高于80°C的水



2.按結構分為單球、雙球、三球、肘球。每種形式又可分為同心等徑、同心異徑管、偏心異徑管三種。



3.根據產品與管道的連接形式，可分為法蘭連接、螺紋連接和卡箍連接三種。



4.按工作壓力可分為0.



5.產品標簽：



產品應按以下順序標注：產品代號、型號代號、結構代號、性能代號、工作壓力、公稱通徑。



產品及結構代號規定如下：撓性橡膠膨脹節RFJ、單球體D、雙球體S、彎頭W、同心異徑Yt、偏心異徑Yp、風機盤管接頭F。



打標示例：KXT-1.6×200,. 指公稱直徑1.6Mpa的單球體柔性橡膠膨脹節。



安裝注意事項：



1、 軟膠接頭管道安裝時必須處于自然狀態，安裝時不得人為使產品變形，以免產品過早損壞，減弱使用效果. 柔性橡膠膨脹節在安裝過程中不得超過位移限制。



2、 如果產品設計安裝在泵的出口附近或管道的拐角處，并且產品在高壓和懸空的高層建筑中使用時，管道必須有一個固定支架或固定支架，固定支架和固定支架的框架受力必須大于軸向力，否則產品應配備拉脫限位裝置。



3、安裝法蘭橡膠膨脹節時，球體兩端的加強環（突出部分的鋼絲繩）必須全部夾入法蘭槽內，防止球體和法蘭在安裝時拉開。管道承受壓力。安裝螺栓時，先擰緊對稱螺栓（六個或四個），確保球體和法蘭都到位。



4、橡膠膨脹節與管法蘭連接時，螺栓螺釘應伸到管法蘭的一端，以防止螺紋在壓縮和膨脹時擠壓或刺穿橡膠膨脹節。每端的螺栓必須對稱壓緊，以確保所有螺栓都擰緊。在操作條件惡劣的地方，除平墊圈外，還應加裝彈簧墊圈，防止螺母松動。



5、 在水（油）泵出口處近距離或頻繁啟停情況下使用橡膠膨脹節時，為減少橡膠膨脹節長度過度拉伸和壓縮對泵體的影響。泵和管道，法蘭兩端加限位裝置。



6、安裝和使用大口徑柔性橡膠膨脹節時，為便于安裝和減輕勞動強度，應在法蘭的一端制作一段適當長度的短管，將橡膠膨脹節連接到短管和管的另一端。之后，短管在另一端焊接到長管上。



7、為了便于短管焊接變形引起的徑向偏差，在焊接前應將管道兩端的法蘭用圓鋼或其他相應強度的金屬物體臨時焊接，以便橡膠膨脹節與法蘭連接。形成剛體。短管焊好后，拆焊縫，使橡膠膨脹節安裝后處于自然狀態。



8、 臨時焊接金屬連接和法蘭時，記得在焊接處用面罩蓋住橡膠膨脹節，以免焊接時燒壞球體。



注：1、特殊要求可根據用戶圖紙制作，法蘭標準采用GB/.1-2000，可選（GB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、ISO等.) ) 法蘭的標準生產。橡膠球的材質可以是天然橡膠、三元乙丙橡膠、氯丁橡膠、丁基橡膠、丁腈橡膠、氟橡膠等。



2、 以上產品用于懸吊供水，管道必須有固定支架或固定支架，否則產品應加裝防拉裝置。



3、 如果用戶使用橡膠膨脹節，對應的法蘭應為閥門法蘭或符合GB/.1（RF）的法蘭。
