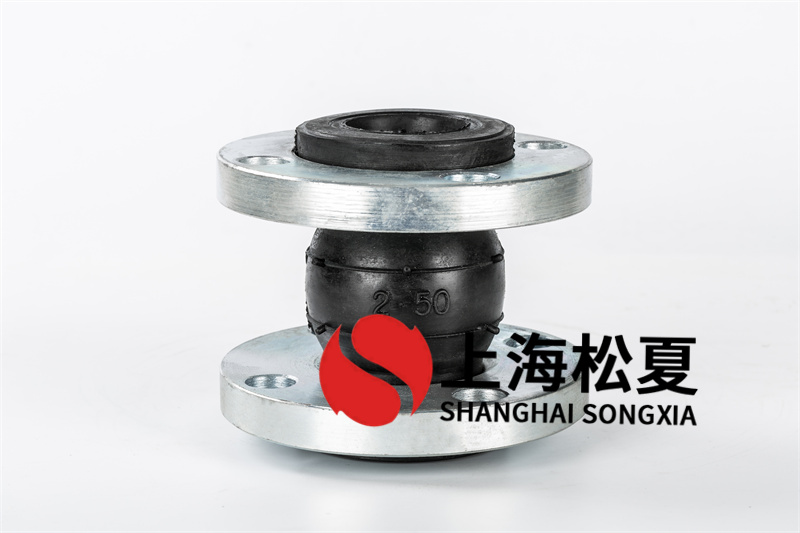

JGD型可曲撓單球橡膠膨脹節廠家使用方法



連接器規格：DN32-



接頭顏色：黑色



適用范圍：酸、堿、腐蝕性、油、熱水、冷水、壓縮空氣、天然氣等。



接頭材質：環保合成橡膠；產品環保無污染，不含鉛等有毒物質



減震等級：A級，減震極佳



工作溫度：-40°至80°（也可加工耐高溫接頭）



使用方法：先將連接法蘭與對應的法蘭孔位置配對，然后將固定螺釘穿過法蘭孔，用扳手鎖緊螺母。



接頭特點：嚴格按照國際標準和原材料質量要求，杜絕偷工減料。環保標準意味著產品的原材料不僅需要新材料，還需要環保新材料。



JGD型柔性單球橡膠膨脹節概述： JGD型柔性單球橡膠膨脹節又稱KXT柔性單球橡膠膨脹節、法蘭式橡膠膨脹節、橡膠減震器、管道減震器、橡膠減震軟管、軟接頭. ,是一種金屬管道用撓性接頭，JGD型撓性單球橡膠膨脹節一般由內膠層、織物加強層、中間膠層、外膠層、端部加強金屬環或鋼絲圈、金屬法蘭或組成平行接頭，具有耐壓高、彈性好（軸向和橫向角位移）、降噪（正常情況下可降低結構傳輸噪聲15-30分貝）、重量輕、減振、安裝方便等特點。使用靈活，拆裝維修方便，具有耐酸、耐堿、耐油、排量大、管道偏差平衡、吸振、降噪效果好、安裝方便等特點。可廣泛應用于給排水、循環水、暖通空調、空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。



端面用金屬環加固的JGD柔性單球橡膠膨脹節結構示意圖：



JGD柔性單球體橡膠膨脹節說明：



1. 本產品可大大降低管道系統的振動和噪聲，從根本上解決各種管道界面位移、軸向脹縮、錯位等問題。



2.根據材質不同，可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等多種品種，以適應各種介質和環境。



3. 材質為極性橡膠，密封性好，重量輕，安裝維護方便，使用壽命長，但避免接觸尖銳的金屬儀器橡膠膨脹節，以免刺破球體。



4.架空使用，可配彈性支架，安裝時應斜擰螺栓。



5. 如果管道壓力過高，用限位螺栓將兩個法蘭連接在一起。



6. 法蘭連接標準可單獨說明。







本產品工作壓力分為0.6MPa、1MPa、1.6MPa、2.5MPa。



JGD型柔性單球橡膠膨脹節安裝方法：



1. 安裝橡膠膨脹節時，嚴禁超出位移極限安裝。



2. 安裝螺栓要對稱高壓雙球體橡膠膨脹節的工作壓力，并逐漸擰緊，防止局部泄漏。



3. 1. 6MPa以上的工作壓力，安裝螺栓必須有彈性壓墊，防止螺栓在工作時松動。



4. 垂直安裝時，接頭管道兩端應受垂直力支撐，可采用防脫裝置，防止工件受壓拉脫。



5. 橡膠膨脹節安裝部位應遠離熱源和臭氧區，嚴禁暴露在強輻射光下和使用不符合本產品要求的介質。



6.在運輸和搬運過程中，嚴禁用鋒利的器具劃傷橡膠膨脹節的表面和密封面。
